Etapy prowadzenia kanałów nawiewno-wywiewnych a uwarunkowania konstrukcyjne w dolnośląskiej zabudowie jednorodzinnej

Spis treści

• Dobór przewodów a uwarunkowania konstrukcyjne
• Prowadzenie tras i montaż rekuperatora
• Weryfikacja przepływów i testy szczelności

Typowa zabudowa jednorodzinna charakteryzuje się dość sztywnym układem przestrzennym, który wymaga od instalatorów szczególnej dokładności przy planowaniu. Rozmieszczenie ścian nośnych, masywnych wieńców oraz podciągów wymusza precyzyjne dopasowanie głównych tras układów wentylacyjnych do gotowej konstrukcji architektonicznej obiektu. Prowadzenie poszczególnych przewodów zależy bezpośrednio od rozpiętości stropów, faktycznej wysokości danej kondygnacji oraz przebiegu równoległych instalacji sanitarnych. Architektura wnętrz bardzo często w znacznym stopniu ogranicza możliwość stosowania kanałów o dużych przekrojach. Zespół fachowców musi każdorazowo zachować ścisły kompromis między optymalną wydajnością systemu a nienaruszeniem nośności kluczowych elementów całego budynku.

Dobór przewodów a uwarunkowania konstrukcyjne

Wybór średnicy i ostatecznej geometrii elementów dystrybucyjnych zależy głównie od zastosowanej technologii wykonania stropów. Stropy monolityczne żelbetowe oraz prefabrykowane płyty kanałowe wymagają wytyczenia przepustów przed ułożeniem zbrojenia i wylaniem betonu. Ich rozpiętość w typowych domach sięga zazwyczaj do sześciu metrów, a grubość waha się od 16 do 34 centymetrów. Rozwiązania te dają dużą swobodę prowadzenia głównych węzłów pod warunkiem odpowiednio wczesnego zaplanowania całej infrastruktury. Zupełnie inaczej wygląda sytuacja w przypadku domów ze stropami drewnianymi. Ekipy montażowe prowadzą w nich rury niemal wyłącznie równolegle do głównych belek nośnych. Gęste odstępy między legarami narzucają rygorystyczne ograniczenia dotyczące maksymalnej zewnętrznej wielkości rury. Układ masywnych ścian murowanych determinuje z kolei optymalny przebieg pionów wentylacyjnych łączących piętra. Systemy przygotowywane dla domów jednorodzinnych opierają się najczęściej na kanałach okrągłych o średnicy od 100 do 160 milimetrów. Przy podstawowym zapotrzebowaniu na wymianę powietrza rzędu 300 m³/h z powodzeniem stosuje się przekrój 160 milimetrów. Zwiększone przepływy wymuszają automatycznie przejście na zauważalnie większe średnice rzędu 200 do 315 milimetrów.

Przeczytaj również: Różnice między wentylacją a klimatyzacją

Wykonywanie jakichkolwiek przejść przez przegrody pionowe wymaga zachowania pełnej stabilności obiektu. Otwory w elementach nośnych podlegają bezwzględnej konsultacji z uprawnionym projektantem konstrukcji. Żadne nawierty rdzeniowe nie mogą osłabiać ogólnej statyki budynku ani naruszać ciągłości nadproży. Instalatorzy stosują specjalne stalowe tuleje ochronne, które trwale zabezpieczają prowadzony kanał przed zgnieceniem przez mikroruchy pracującej konstrukcji. Przejścia przez newralgiczne ściany oddzielenia pożarowego zabezpiecza się certyfikowanymi kasetami ogniochronnymi. Wcześniejsze, zgodne z planem osadzenie przepustów w stropach monolitycznych całkowicie eliminuje konieczność wykonywania kosztownych odwiertów w twardym betonie zbrojonym.

Przeczytaj również: Proces montażu rekuperacji - krok po kroku do lepszego powietrza w Twoim domu

Prowadzenie tras i montaż rekuperatora

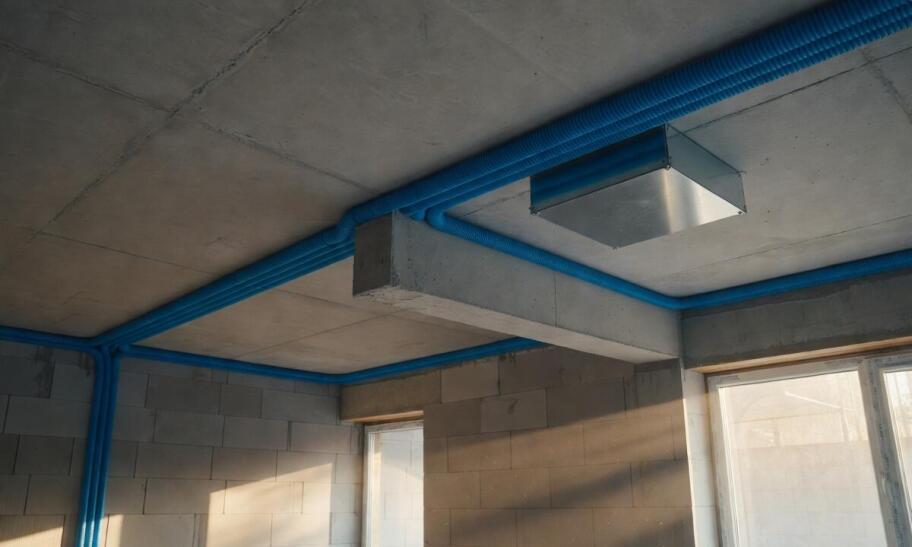

Poprawny montaż całej instalacji w strefach podstropowych polega na bardzo ścisłym odwzorowaniu dostarczonego projektu wykonawczego. Specjaliści reprezentujący firmę Purevent na co dzień wytyczają trasy w taki sposób, aby bezkolizyjnie mijały one rury wodno-kanalizacyjne oraz zaawansowane okablowanie elektryczne. Realizując zlecenia takie jak montaż rekuperacji we Wrocławiu oraz w okolicznych strefach podmiejskich, ekipy instalacyjne często wykorzystują kubaturę nieocieplonych poddaszy. Wymaga to jednak zastosowania grubej warstwy izolacji termicznej z wełny mineralnej o grubości od 10 do nawet 30 centymetrów. Brak odpowiedniej otuliny izolatora prowadzi do skraplania się pary wodnej wewnątrz układu i strat ciepła w zimie. Prowadzenie ciągów w przestrzeni sufitów podwieszanych narzuca optymalizację liczby użytych kształtek. Każde dodatkowe kolano o kącie 90 stopni podnosi opór aerodynamiczny instalacji o około 10 do 15 paskali.

Przeczytaj również: Rola wentylacji w budynkach energooszczędnych - co musisz wiedzieć?

Ostateczny wybór miejsca dla centralnej jednostki wentylacyjnej stanowi jedno z ważniejszych wyzwań architektonicznych. Pracujące urządzenie stale generuje wibracje wywoływane przez mocne silniki wentylatorów. Umieszczenie maszyny na nieużytkowym poddaszu lub w domowym pomieszczeniu technicznym wymusza zastosowanie elastycznych podkładek antywibracyjnych. Główne przewody doprowadzające oraz odprowadzające powietrze łączy się z centralą za pomocą krótkich, tekstylnych wstawek świetnie kompensujących wibracje. Doświadczony zespół instalacyjny zakłada bezpośrednio na głównych ciągach nawiewnych odpowiednio dobrane tłumiki akustyczne. Chronią one skutecznie sypialnie, pokoje dziecięce i strefy dzienne przed przenoszeniem uciążliwego szumu silników.

Kluczowe puszki rozprężne łączą się z pozostałymi arteriami za pomocą znormalizowanych odcinków rur elastycznych. Ten popularny zabieg techniczny idealnie kompensuje naturalną rozszerzalność cieplną elementów metalowych i z tworzyw sztucznych. Zabezpiecza on również precyzyjny układ przed przejmowaniem jakichkolwiek naprężeń ze struktury nośnej osiadającego budynku. Końcówki instalacji wystające z sufitów muszą zostać bezwzględnie i bardzo szczelnie zakorkowane. Tymczasowe zaślepki wykonane z tworzywa sztucznego zatrzymują lotny pył powstający w trakcie szpachlowania i mechanicznego szlifowania gładzi. Drobne zanieczyszczenia budowlane, dostając się do środka, mogłyby trwale osadzić się na gładkich powłokach antybakteryjnych rur.

Weryfikacja przepływów i testy szczelności

Dokładne fizyczne sprawdzenie ostatecznych parametrów całego układu kończy żmudny proces prowadzenia skomplikowanej instalacji w budynku. Pomiary strumieni objętościowych weryfikują poprawność założeń ukrytych pod gładką warstwą płyt gipsowo-kartonowych. Zastosowanie atestowanych anemometrów i balometrów pozwala obiektywnie potwierdzić, że do poszczególnych pomieszczeń trafia zaplanowana ilość świeżego powietrza. Testy ciśnieniowe realizowane precyzyjnie według zaleceń norm PN-EN 12237 oraz PN-EN 1507 ujawniają ewentualne, najdrobniejsze rozszczelnienia na złączach. Nawet minimalna utrata ciśnienia w sieci wyprofilowanych przewodów zmusza jednostkę centralną do ciągłej pracy na wyższych obrotach. Skutkuje to natychmiastowym wzrostem zużycia energii elektrycznej i wyższą emisją niepożądanego hałasu. Prawidłowe i stabilne wartości uzyskiwane ostatecznie na kartach pomiarowych jednoznacznie dowodzą rzetelności ekip montażowych przy układaniu przewodów we wczesnych fazach budowy.
